Sincronismo

Los circuitos de sincronismo son los encargados de que el trazo en la pantalla sea estable.  La estabilidad de la imagen es necesaria para que la señal se pueda medir y detallar.

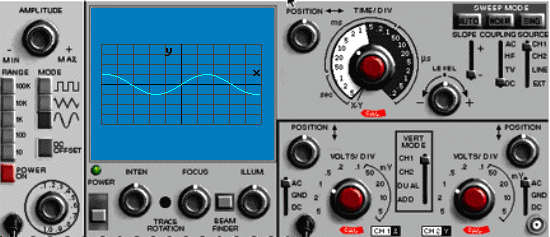

Señal Inestable


La fuente de sincronismo puede ser la señal proveniente del amplificador vertical, una señal externa o la linea entre otras.  El circuito de disparo toma la fuente de sincronismo y la compara con un nivel de voltaje y una pendiente de referencia.  Cuando son iguales genera un pulso llamado pulso de sincronismo, el cual sirve como entrada para el circuito de compuerta.




Algunos osciloscopios cuentan con acople de la fuente de sincronismo antes de ser comparada, algunos de estos acoples son: DC, LF, HF, TV line y TV field.  El acople DC deja pasar la señal sin hacerle ningún cambio.  Los acople LF y HF sirven para rechazar ruido de alta frecuencia y suprimir componentes indeseados de baja frecuencia respectivamente.  Sin embargo, las funciones de los acoples LF y HF pueden intercambiarse dependiendo del fabricante.  Los acoples TV line y TV field son más complicados ya que toman una señal de televisión y generan el disparo basados en su distribución interna.  Existe otro acople llamado AC, el funciona en forma similar al HF (o al LF) pero la frecuencia de corte es mucho más baja, del orden de 10 Hz.  El acople AC prácticamente filtra únicamente la componente DC de la señal.

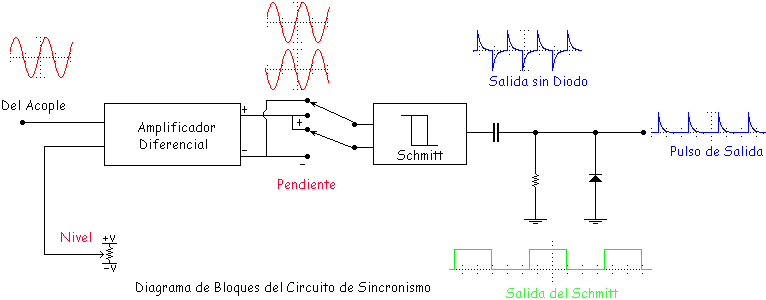

Para evitar que en la comparación se generen varios pulsos, se puede utilizar un comparador Schmitt Trigger.  El circuito de sincronismo hace uso de un comparador Schmitt Trigger, un amplificador diferencial, un interruptor de pendiente, un filtro pasa altos y un diodo.

El nivel puede estar determinado por el usuario o por un valor fijo dependiendo de la posición del selector de modo disparo.  Cuando se utiliza el modo fijo (fix o fixed), el nivel se toma como el valor promedio de la señal de entrada.  Cuando se utiliza el modo normal el nivel está determinado por el usuario.  En el modo automático, el nivel también lo determina el usuario pero en el caso de que no se presente disparo, debido a que el nivel seleccionado nunca es igualado por la señal, ésta aparece visible en la pantalla aunque de manera inestable.  Si lo anterior ocurriera en modo normal, no se generaría ningún pulso de disparo y no aparecería nada en la pantalla.  Cuando el circuito de disparo se encuentra en la posición single, no se tiene en cuenta la fuente de sincronismo, el nivel ni la pendiente.  Sólo se tiene un disparo válido cuando el botón single es oprimido.  Este modo de disparo se utiliza cuando se desea observar una señal no periódica.



.
