Características Adicionales
Doble Haz y Doble Trazo
La mayoría de los osciloscopios actuales poseen
dos canales. Al tener dos canales se pueden comparar dos señales, medir
frecuencias de tiempo entre ellas, etc. Para representar dos señales en
una misma pantalla se pueden utilizar dos métodos: doble haz y doble trazo.
Doble Haz
Este método utiliza un TRC especial en el cual se conforman
dos haces de electrones. La deflexión horizontal, es decir, el eje del
tiempo es el mismo para ambos haces, esto lo hace con un conjunto común de
placas de deflexión horizontal y una misma base de tiempo. La deflexión
vertical la hace por medio de dos pares de placas de deflexión vertical.
TRC de Doble Haz
Un Osciloscopio de doble haz también es posible
fabricarlo utilizando dos cañones electrónicos; este tipo de osciloscopios es
llamado de Doble Cañón (Dual Gun).

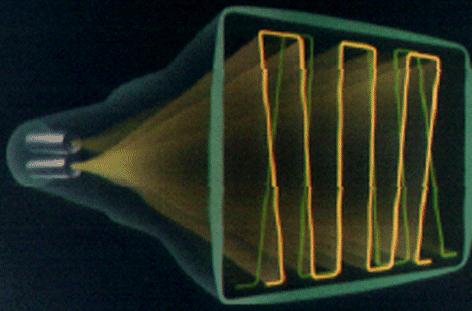

TRC de Doble Cañón
Doble Trazo
El método de doble trazo utiliza un TRC normal. El haz
de electrones dibuja sobre la pantalla las dos señales mediante conmutación
electrónica de ellas. La salida del conmutador electrónico se amplifica y
entra a las placas de Deflexión vertical.

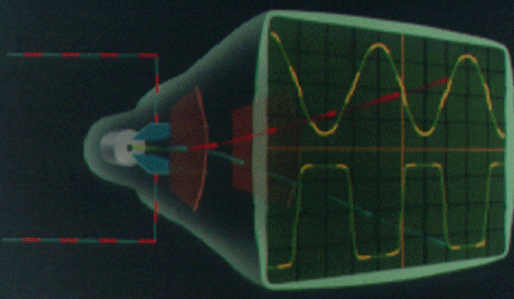

TRC de Doble Trazo
El selector de muestreo alternado (chop-alt) indica la manera como se
hace la conmutación. Si la conmutación es alternada (modo Alt), cada vez
que se dispara el generador de barrido, cambia el conmutador electrónico al otro
canal; de tal forma que si la señal correspondiente al canal A (canal 1) es
dibujada sobre la pantalla, al terminar el barrido se dibuja la señal
correspondiente al canal B (canal 2), y así sucesivamente. En el modo chop
ambas señales se muestran al mismo tiempo conmutando el haz de electrones con un
oscilador asíncrono (no sincronización entre la conmutación del haz y la señal
de disparo de la base de tiempo) a razones típicas de 100 kHz.

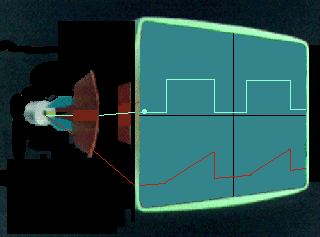

Modo
chop
Modo Alt
Se puede observar que en modo chop el osciloscopio en un barrido pinta las
dos señales, mientras que en el modo alt el osciloscopio pinta una señal en un
barrido y la otra en el barrido consecutivo. Para visualizar señales
rápidas se recomienda el modo alternado, ya que con el modo chop se podría
perder información. Para señales lentas se recomienda el modo chop, ya que en el
modo alternado se presentaría un parpadeo en la pantalla debido a la baja
velocidad de escritura. Para medir el desfase entre dos señales se
recomienda el modo chop debido a que en el modo alternado se presenta un desfase
adicional el cual es igual al tiempo de un barrido.
Modo X-Y
En este modo se muestra una señal en función de otra, es decir,
el eje del tiempo en el cual se generaba la rampa, el retrazo, el disparo, etc.,
se reemplazará por una señal externa que se conecta en el canal A. Es
importante aclarar que la señal del canal B se representa en el eje cartesiano Y
de la pantalla del TRC, mientras que la señal del canal A se representa en el
eje cartesiano X, que anteriormente representaba al tiempo. Una aplicación
importante del modo X-Y son las figuras de Lissajous, Con ellas se pueden medir
diferencias de fase. Para realizar la medición, primero se centra el haz
de electrones en el punto medio de la pantalla mediante el control de posición
horizontal y vertical, estando los acoples de entrada en la posición GND.
Al pasar los acoples a la posición AC (Se utiliza acople AC porque las
posibles componentes DC de la señal no permitirían un fácil ajuste de los ejes
de coordenadas), el desfase a se mide calculando el arcoseno de la relación
entre las magnitudes B y A, donde B es la distancia entre los cortes de la
figura de Lissajous con el eje vertical central y A es la distancia vertical
total de la figura.
Método para medir el desfase con las figuras de
Lissajous
.
