Deflexión Vertical

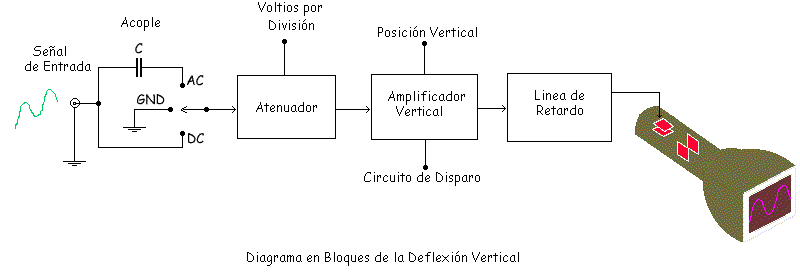

Los circuitos de deflexión vertical reciben la señal de entrada, la
adaptan y entregan a las placas de deflexión vertical una señal amplificada y de
nivel apropiado. Este procedimiento debe satisfacer las especificaciones
de ancho de banda del instrumento y los tiempos requeridos para el buen
funcionamiento del mismo.
Acople
El bloque de acoplamiento tiene tres posiciones que son AC, DC y
GND. Cuando el acople está en AC el condensador quita la componente DC de la
señal de entrada. Cuando el acople está en DC la señal de entrada pasa
igual al siguiente bloque. Y cuando el acople se coloca en GND se conecta
internamente la entrada a un potencial de cero voltios, es decir, se conecta a
tierra. En este ultimo caso, el osciloscopio muestra cero voltios, éste no
coloca en corto la entrada, ya que la conexión es interna y no externa, evitando
daños en el circuito en el cual se está realizando la medición.
Tipos de Acople
Atenuador
La función del atenuador es establecer la sensitividad del
osciloscopio con base en el selector de amplificación vertical.
Generalmente la atenuación se rige por una secuencia 1-2-5, es decir, que las
escalas de voltaje (voltios por división) son por ejemplo 10 mV, 20mV,
50mV, 100mV y 200 mV por división.

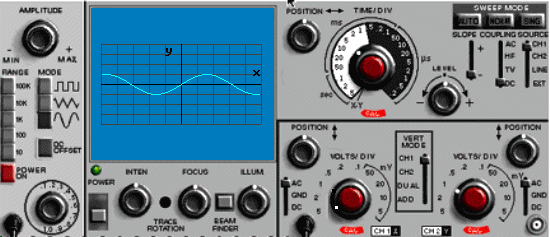

Variación del selector de amplificación vertical
Amplificador Vertical
Las señales de entrada pueden variar desde unos
pocos milivoltios hasta decenas de voltios, mientras que los voltajes para las
placas de deflexión vertical pueden estar del orden de cientos de voltios
dependiendo de la construcción del tubo. El amplificador vertical es el
encargado de proporcionar la ganancia que necesita la señal de entrada para
poder deflectar el haz de electrones.
Linea de Retardo
A la salida del amplificador vertical la señal está
lista para ser enviada a las placas de deflexión vertical, sin embargo se
introduce una linea de retardo para que la señal horizontal llegue al mismo
tiempo que la señal vertical. El proceso de deflexión horizontal puede
tardarse aproximadamente 80 ns adicionales al momento en que se tiene la señal
de deflexión vertical, este tiempo debe ser compensado con la linea de retardo.
.
