EJERCICIO Nº 1:

§ En el circuito del ejercicio Nº6 graficar las curvas de impedancia para valores distintos valores de la capacidad C2, aumentándola hasta 200 pF.

§ Analizar el comportamiento de la frecuencia de resonancia paralelo y de la impedancia a dicha frecuencia.

§ Sacar conclusiones.

Sugerencia: Usar el simulador MICROCAP V, haciendo el análisis de AC.

EJERCICIO Nº 2:

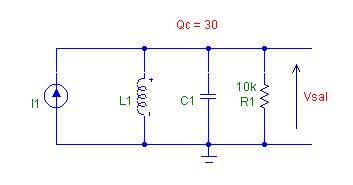

El circuito tanque es excitado con un generador de corriente de trenes de pulsos de Delta de Dirac de frecuencia f0 = 2 Mc y de valor medio 0.6 mA. Se supone que el circuito se halla sintonizado a la fundamental y que tiene un Qc = 30.

Calcular:

§ Amplitud de la señal de salida senoidal.

§ Distorsión armónica total (THD).

EJERCICIO Nº 3:

El mismo circuito del ejercicio anterior es ahora excitado por un generador de corriente con forma de onda cuadrada, de amplitud 1 mA (pico a pico).

Calcular:

§ Amplitud de la señal de salida senoidal.

§ Distorsión armónica total (THD).

§ Sacar conclusiones comparando con el caso anterior.

EJERCICIO Nº 4:

El circuito tanque está sintonizado a la quinta armónica del generador excitador y tiene un Qc = 30.

El generador excitador es un tren de Delta de Dirac de 400 Kc y valor medio 0.6 mA.

§ Graficar forma de onda a la salida.

§ Graficar la forma de onda de salida si el Qc fuera de 60.

§ Calcular la amplitud de la salida si el Qc fuera muy alto (tiende a infinito)

§ Sacar conclusiones.

EJERCICIO Nº 5:

El circuito tanque está sintonizado a la quinta armónica del generador excitador y tiene un Qc = 30.

El generador excitador es una onda cuadrada de 400 Kc y amplitud 1 mA (pico a pico)

§ Graficar forma de onda a la salida.

§ Graficar la forma de onda de salida si el Qc fuera de 60.

§ Calcular la amplitud de la salida si el Qc fuera muy alto (tiende a infinito)

§ Sacar conclusiones.

EJERCICIO Nº 6:

Un circuito tanque es excitado por un generador de corriente modulado en amplitud.

Se supone que el circuito se halla sintonizado a la frecuencia de portadora de 1Mc y poseee un Qc = 50.

Teniendo en cuenta que el índice de modulación es m = 0,5 y la frecuencia de modulante es de 20 Kc, calcular:

§ Indice de modulación a la salida.

§ Defasaje que experimenta la envolvente a la salida con respecto a la entrada.
